Cáp Tròn Mềm (VCmt) Là Gì? Đặc Tính Điện Của Cáp Tròn Mềm

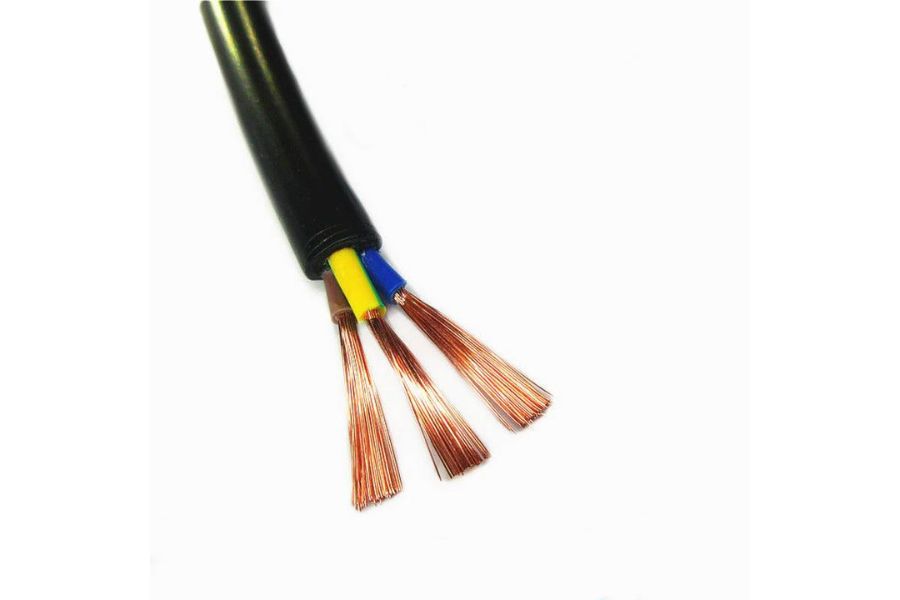

Cáp Tròn Mềm (VCmt) Là Gì?

Cáp tròn mềm (VCmt) là loại dây dẫn điện có lõi đồng mềm, được cấu thành từ nhiều sợi đồng nhỏ bện xoắn lại với nhau nhằm tăng độ linh hoạt cơ học. Bên ngoài lõi dẫn là lớp cách điện bằng PVC (Polyvinyl Chloride) và có thể có thêm lớp vỏ bảo vệ tùy theo kết cấu thiết kế.

Ký hiệu VCmt thường được hiểu như sau:

• V: Cách điện bằng nhựa PVC

• C: Lõi dẫn bằng đồng (Copper)

• mt: Mềm tròn

Khác với dây lõi cứng (VC), cáp tròn mềm có cấp độ mềm cao hơn do sử dụng cấu trúc lõi bện nhiều sợi (stranded conductor), phù hợp cho các ứng dụng yêu cầu uốn cong, di chuyển hoặc rung động liên tục.

Cấu Tạo Kỹ Thuật Của Cáp Tròn Mềm (VCmt)

Cấu tạo của cáp tròn mềm (VCmt) được thiết kế nhằm tối ưu hóa đồng thời tính dẫn điện, độ mềm dẻo và độ bền cơ học. Về cơ bản, một sợi VCmt gồm các thành phần sau:

Lõi Dẫn Điện

Lõi dẫn điện thường được chế tạo từ đồng điện phân có độ tinh khiết ≥ 99,95%. Các sợi đồng nhỏ có đường kính từ 0,2 mm đến 0,5 mm được bện xoắn theo cấu trúc concentric hoặc bunch stranded.

Cấu trúc nhiều sợi nhỏ mang lại các ưu điểm:

• Tăng khả năng uốn cong mà không gây gãy lõi

• Giảm nguy cơ nứt mỏi kim loại khi chịu rung động

• Phân bố dòng điện đều hơn trong điều kiện tải động

Tùy theo tiêu chuẩn áp dụng (IEC 60228), lõi đồng có thể thuộc Class 5 hoặc Class 6 – đây là các cấp lõi mềm chuyên dùng cho dây dẫn linh hoạt.

Lớp Cách Điện

Lớp cách điện thường sử dụng PVC compound có khả năng chịu nhiệt 70°C hoặc 90°C tùy cấp. PVC được lựa chọn nhờ:

• Khả năng cách điện tốt

• Chống ẩm

• Chống cháy lan ở mức cơ bản

• Giá thành hợp lý

Trong một số phiên bản cao cấp, vật liệu cách điện có thể được bổ sung phụ gia chống cháy (FR – Flame Retardant) hoặc không halogen (LSZH) để đáp ứng tiêu chuẩn an toàn cháy nổ.

Lớp Vỏ Bọc Ngoài (Nếu Có)

Đối với cáp tròn mềm nhiều lõi, lớp vỏ ngoài có chức năng:

• Bảo vệ cơ học

• Chống mài mòn

• Tăng độ bền kéo

• Chống dầu hoặc hóa chất

Vỏ ngoài cũng thường làm từ PVC hoặc cao su tổng hợp tùy môi trường sử dụng.

Đặc Tính Điện Của Cáp Tròn Mềm (VCmt)

Từ góc độ kỹ thuật điện, cáp tròn mềm (VCmt) có những đặc tính quan trọng sau:

Điện Trở Suất Thấp

Nhờ sử dụng đồng nguyên chất, điện trở suất của lõi dẫn thấp, giúp:

• Giảm tổn hao điện năng

• Hạn chế sinh nhiệt

• Tăng hiệu suất truyền tải

Điện trở DC phụ thuộc vào tiết diện danh định, ví dụ:

• 1.5 mm²: khoảng 12.1 Ω/km

• 2.5 mm²: khoảng 7.41 Ω/km

Khả Năng Chịu Dòng

Dòng điện cho phép phụ thuộc vào:

• Tiết diện lõi

• Phương pháp lắp đặt

• Nhiệt độ môi trường

Ví dụ, dây 2.5 mm² có thể chịu dòng khoảng 18–24A trong điều kiện lắp đặt thông thường.

Điện Áp Danh Định

Cáp tròn mềm (VCmt) thường có điện áp danh định 300/500V hoặc 450/750V, phù hợp cho hệ thống điện hạ áp.

Đặc Tính Cơ Học Và Linh Hoạt

Một trong những lý do cáp tròn mềm (VCmt) được ưa chuộng là khả năng chịu uốn và rung động.

Bán Kính Uốn Nhỏ

Do cấu trúc nhiều sợi bện, bán kính uốn tối thiểu của VCmt nhỏ hơn đáng kể so với dây lõi cứng. Điều này rất quan trọng trong:

• Tủ điện

• Hệ thống máy móc

• Thiết bị di động

Khả Năng Chịu Rung

Trong môi trường có rung động cơ học (máy móc, động cơ), dây lõi cứng dễ gãy do hiện tượng mỏi kim loại. Ngược lại, VCmt phân tán ứng suất tốt hơn nhờ cấu trúc bện.

Độ Bền Kéo

Lực kéo tối đa phụ thuộc vào tiết diện và vật liệu vỏ. Khi thi công, không nên vượt quá lực kéo cho phép để tránh biến dạng lõi.

Phân Loại Cáp Tròn Mềm (VCmt)

Cáp tròn mềm (VCmt) được phân loại theo nhiều tiêu chí kỹ thuật:

Theo Số Lõi

• 2 lõi (pha – trung tính)

• 3 lõi (pha – trung tính – tiếp địa)

• 4 lõi trở lên (hệ thống 3 pha)

Theo Tiết Diện

Các tiết diện phổ biến:

• 0.5 mm²

• 0.75 mm²

• 1.0 mm²

• 1.5 mm²

• 2.5 mm²

• 4.0 mm²

• 6.0 mm² trở lên

Việc lựa chọn tiết diện phải căn cứ vào dòng tải và chiều dài đường dây.

Theo Môi Trường Sử Dụng

• Loại thông thường

• Loại chống cháy

• Loại chống dầu

• Loại chịu nhiệt cao

Ứng Dụng Thực Tiễn Của Cáp Tròn Mềm (VCmt)

Hệ Thống Điện Dân Dụng

VCmt được sử dụng cho:

• Dây cấp nguồn thiết bị gia dụng

• Dây nối ổ cắm

• Hệ thống chiếu sáng

Tính linh hoạt giúp dễ lắp đặt trong ống gen hoặc tủ điện.

Hệ Thống Điều Khiển Công Nghiệp

Trong tủ điều khiển, VCmt được dùng để đấu nối thiết bị, relay, contactor. Nhờ độ mềm cao, dây dễ đi dây gọn gàng và giảm lực căng lên đầu cos.

Thiết Bị Di Động Và Máy Móc

Các thiết bị như:

• Máy hàn

• Máy cắt

• Thiết bị công trường

Đòi hỏi dây chịu uốn liên tục. VCmt đáp ứng tốt yêu cầu này.

So Sánh Cáp Tròn Mềm (VCmt) Và Dây Lõi Cứng

Từ góc độ kỹ thuật:

• VCmt: linh hoạt, chịu rung tốt, dễ thi công

• Lõi cứng: ổn định hình dạng, phù hợp lắp cố định âm tường

Trong hệ thống động hoặc có rung, VCmt là lựa chọn tối ưu.

Tiêu Chuẩn Và An Toàn

Cáp tròn mềm (VCmt) thường tuân thủ các tiêu chuẩn:

• IEC 60228 (cấp lõi dẫn)

• IEC 60227 (cáp PVC)

• TCVN tương ứng

Khi sử dụng, cần đảm bảo:

• Không quá tải dòng

• Lắp đặt đúng tiết diện

• Bảo vệ bằng CB hoặc cầu chì phù hợp

Kết Luận

Cáp tròn mềm (VCmt) là giải pháp dẫn điện linh hoạt, an toàn và hiệu quả cho cả hệ thống dân dụng và công nghiệp. Với cấu trúc lõi đồng bện nhiều sợi, khả năng chịu uốn cao và tính ổn định điện tốt, VCmt đáp ứng yêu cầu ngày càng cao của các hệ thống điện hiện đại.

Việc lựa chọn đúng tiết diện, số lõi và tiêu chuẩn kỹ thuật không chỉ đảm bảo hiệu suất truyền tải mà còn góp phần nâng cao độ an toàn và tuổi thọ toàn bộ hệ thống điện.
